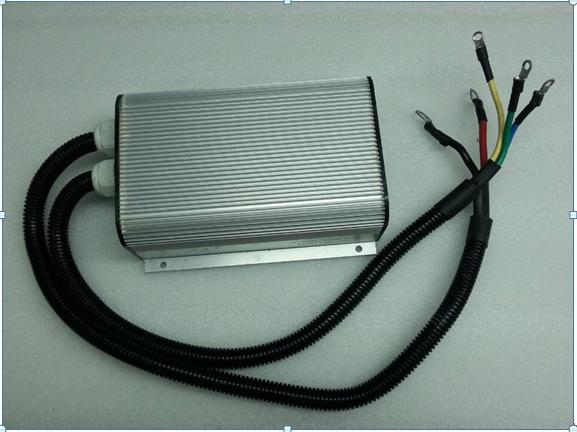

DYYK01直流无刷电机无感控制器
产品内容:
本产品适用于低压风机泵类、空调压缩机类负载的直流无刷电动机的控制与保护。采用汽车级产品设计理念,适应于高温、振动、潮湿等恶劣工作环境。
性能特点:
◆ 控制器软件采用优化的无位置传感器算法,提高整个系统的鲁棒性;
◆ 采用完善的恒电流控制方式,保证系统在额定负载下高效的运行;
◆ 可实现外部CAN总线、外部PWM信号及外部模拟量调速方式等多种控制方式;
◆ 对电机具有过压、欠压、过载、过流、过热、堵转、缺相、起动等保护功能;
◆ 控制器具有起动平缓,冲击电流小,保障系统运行平稳可靠,效率高,免维护等。
规格型号:
产品选型表:
规格型号 | 工作电压(V) | 工作电流(A) | 最高机械转速(RPM) | 适配电机功率(W) | 转速控制 | 电流控制 | 外形尺寸 |
DYYK01-1248 -2000C-LF | 12 | 48 | 2000 | 150-600 | 无 | 电流闭环 | 135*146*62 |
DYYK01-2450 -2500C-BF | 24 | 50 | 2500 | 500-1200 | 外部PWM控制 | 电流闭环 | 135*146*62 |
DYYK01-4850 -4500C-BH | 48 | 50 | 4500 | 500-2400 | 外部PWM控制 | 电流闭环 |
|
DYYK01-6030 -5000C-LH | 60 | 30 | 5000 | 500-1800 | 外部PWM控制 | 电流闭环 |
|
DYYK01-7242 -5000C-LH | 72 | 42 | 3000 | 1000-3000 | CAN总线控制 | 电流闭环 |
|
DYYK01-9645 -5000C-LH | 96 | 45 | 5000 | 1000-4000 | CAN总线控制 | 电流闭环 |
|
DYYK01-11055 -5000C-LH | 110 | 55 | 4600 | 1000-5750 | CAN总线控制 | 电流闭环 |
|
DYYK02永磁无刷电机控制器
适用范围:
本产品适用于使用永磁无刷电机提供动力的电瓶车、旅游观光车、高尔夫车、电动叉车、平板车等电动车辆。
性能特点:
◆ 主控部分采用强大的DSP处理器,功率部分采用低导通内阻的MOSFET,高效智能软件及保护算法,大大提高系统的运行效率,延长电池的使用寿命;
◆ 采用电流闭环、智能控制算法提供较大的低速转矩;
◆ 提供超前角设置,改善重载运行时的性能;
◆ 兼容60度和120度的霍尔位置传感器;
◆ 完善智能的保护功能,对低温、过温、过流、电池欠压、堵转、电机过温等不同保护对象,提供衰减输出以缓解故障和立即关断保护等不同处理方式,并通过显示器提供故障代码,方便用户排除故障;
◆ 内置高集成度电源,采用单电源供电,使用方便;
◆ 可控的再生发电功能,可配置为通过刹车使能;
◆ 可设置倒车速度为前行速度的20%-100%;
◆ 提供踏板保护功能,并防止由于踏板开路引起的飞车;
◆ 带权限管理的70余项系统参数,包括电机极对数、保护处理、踏板输入类型、再生发电比例等参数的开放设置给用户灵活定制的功能;
◆ 预留CAN接口,方便微机外控运行;
◆ 提供用户键盘,方便查看运行状态及设置系统参数。
规格型号:
1.命名规则
2.技术规格
l 斩波频率:8-16KHz;
l 输入电压:低压版36-90V,高压版100-350V;
l 工作温度:-20℃-85℃(最高工作温度可有内部参数设定,最高85℃,过温控制器会降额输出);
l 模拟踏板输入(油门及刹车):0-5V;
l 运行控制输入(运行、倒车及刹车):低电平有效;
l 载流能力。
产品选型表:
型号 | 10秒最大推进电流(A) | 1分最大推进电流(A) | 连续运行电流(A) |
DYYK02-4850 -2000C-LF | 100 | 75 | 50 |
DYYK02-4870 -2500C-BF | 140 | 105 | 70 |
DYYK02-48100 -2500C-BH | 200 | 150 | 100 |
DYYK02-7250 -3000C-LH | 100 | 75 | 50 |
DYYK02-7280 -3000C-LH | 160 | 120 | 80 |
DYYK02-72120 -3000C-LH | 240 | 180 | 120 |
DYYK02-14450 -3000C-LH | 100 | 75 | 50 |
DYYK02-14475 -3000C-LH | 150 | 115 | 75 |
DYYK02-11055 -3000C-LH | 250 | 185 | 125 |
DYYK02-144125 -3000C-LH | 100 | 75 | 50 |
DYYK02-28850 -3000C-LH | 170 | 115 | 75 |
DYYK02-288125 -3000C-LH | 250 | 185 | 125 |
DYYK03永磁同步电机控制器
适用范围:
DYYK03系类控制器是专门针对采用永磁同步电机为动力的电动汽车设计,产品适用于一般永磁同步电机和弱磁设计永磁同步电机,包括小轿车、公交车、大巴车等电动交通工具。
性能特点:
◆ 优化SVPWM算法,在同样开关频率情况下,有更少的开关损耗,减少控制器发热;
◆ 超低内阻的MOSFET或IGBT,能更好的减少发热,提高控制器效率;
◆ 优化的FOC控制策略,实现转矩、转速、位置独立控制或者转矩转速复核控制,使牵引过程更顺畅;
◆ 对于特殊弱磁设计的电机,支持理论上最高4倍的弱磁控制,可使电机在更高的转速段运行;
◆ 可设置倒车速度,最高倒车速度为满速的20%-100%;
◆ 内置刹车能力吸收回馈功能,更好的提高电池使用时间,延长续航能力;
◆ 提供踏板保护和踏板上保护功能,防止踏板出错造成失控;
◆ 内置上电保护和充电电路,减少外围电路设计,节约用户成本;
◆ 完善保护功能,对低温、过温、过流、电池欠压、堵转、电机过温等不同的保护对象,提供衰减输出或立即关断以缓解故障;
◆ 提供多种外部接口,包括CAN总线,方便用户连接车上总线,进行集中控制;
◆ 提供带权限管理的70多项系统参数,包括电机参数、保护处理、IO功能、踏板信号等,方便用户根据实际情况进行灵活定制。
规格型号:
命名规则
产品选型表:
型号 | 适配功率(KW) | 最高转速(RPM) | 适用车类别 |
DYYK03-144110 -8000C-LF | 15 | 8000 | 电动小轿车、微型车 |
DYYK03-144150 -2500C-BF | 22 | 8000 | 电动轿车、微型车 |
DYYK03-336180 -3000C-LH | 60 | 9000 | 电动轿车、混合动力中巴、公交车 |
DYYK03-336220 -2500C-BH | 75 | 8000 | 电动轿车、混合动力中巴、公交车 |
