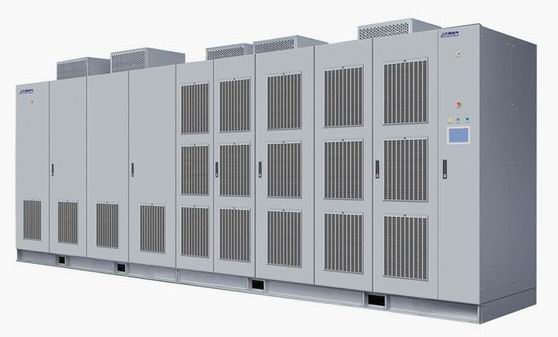

公司引进消化美国艾默生公司的世界顶尖电力电子技术，研发生产的GBRQ系列高压变频软起动器。它采用SPWM（Sinusoidal PWM）控制技术，是将三相固定电压和频率的电能输入（10kV或6kV，50Hz）转化为可调电压和频率的电能输出的交流电气传动设备，用于高压交流感应电动机的起动，可以通过采用V/F控制模式或矢量控制模式，将电机拖动至工频转速，切换到工频运行。利用干式变压器短时过载能力强的特点而减少了干式变压器的额定容量，节省了增容改造费用和综合投资费用，节约了成本。
工作原理:
高压变频软起动器由移相变压器、24/10KV（15/6KV）个单相H桥逆变器（三相输入单相输出的功率单元）及控制系统组成，通过把每个功率单元的交流输出串联起来，实现10KV（6KV）中压输出。
特性: 关键器件选用国际知名厂家的高品质器件，执行高标准器件降额设计，设备更可靠。 |
专利设计的变压器，可利用控制电源通过变压器自身绕组对功率单元充电，减少合闸时对变压器的冲击。相比某些品牌采用高压预充电或**者采用外加变压器/调压器的设计更可靠。 |
控制电源三级冗余，其中一路控制电源来自高压供电回路，相比控制电源采用两路低压回路加UPS供电的普通方案更加可靠，保证变频器不间断工作。即使在控制电源和高压同时掉电时，小的后备电池（或超级电容）也保护变频器不失控，系统更加安全，小的后备电池（或超级电容）比UPS的维护更加简单容易。 |
能够适应恶劣的输入电压波动，可以在－45％～＋15％输入电压范围内工作。而某些品牌只能保证输入电压跌落30%时正常工作。 |
具有瞬间掉电不停机功能，在输入电源发生瞬时降压或停电的情况，变频器不停机。在电源电压恢复后立即重新加速，并恢复原状。 |
独特的散热、防尘设计，功率单元过热保护整定值高达100℃，最高工作环境温度可达55℃。 |
主回路大容量设计，可达到150%的过载能力。 |
主控系统采用三核控制架构，相比采用PLC作逻辑，运算速度更快，抗干扰能力更强，系统更可靠。 |
主控板采用8层PCB板设计，比4层主控板抗扰性更优。 |
主控与功率单元采用塑料光纤通讯，比采用普通玻璃光纤，挠性更高，通讯更可靠 |
具有过压、过流、过载、过温、欠载等完善的保护功能，某些保护使能和保护动作点开放给用户，用户可根据实际需要来设定。提供8个用户自定义故障保护 |
通过了CE认证和“国家电控配电设备质量监督检验中心” 10kV/1000kW以上容量输出高压变频器型式试验 |
具有无速度传感器/有速度传感器控制模式，能够实现转矩控制，可实现转矩控制和闭环控制切换，使得变频器的启动和制动更加平稳可靠。 |
控制精度高，速度控制精度可达0.05%，调速范围1：100，转矩响应小于150ms，转矩控制精度±3％。 |
能够实现无障碍飞速启动，加速曲线可设置为S加减速。 |
具有直流制动，励磁制动功能，能够快速实现制动，快速准确停机。 |
能够自动辨识电机参数。 |
内置闭环控制（PID）功能。 |
输入电流为正弦波，达到IEEE-519(1992)所规定的高次谐波电流输出限制标准，无需输入滤波。 |
功率因数大于0.95，无需要功率补偿。 |
通过空间矢量和注入谐波分量，提高直流电压利用率同时改善输出波形质量，输出接近正弦波，无需输出滤波，输出电缆长度几乎没有限制。 |
专业的变压器设计，更低的铜损和铁损，整机效率高达97%。 |
具备调试模式，在不连接高压输入情况下利用380V低压电通过输入移相变压器的辅助绕组升至10kV/6kV，进行主功率的空载调试。 |
强大的后台调试软件可大大缩短调试时间。 |
输出输出端子可编程，能够方便的实现用户要求的功能 |
大型彩色触摸屏，中文画面，操作简单快捷，运行状态一目了然。 通过现场总线选件用户可方便地实现设备级和工厂级的计算机自动化监控和管理。 |
控制板采用插框式结构 |
变频器的功率单元为模块化设计，所有单元可以互换，采用抽屉式结构 |
故障自诊断功能，方便快捷的定位故障 |
图1-1型号命名规则
6kV高压变频软起动器综合技术指标
项目 | 指标 | |
功率输出 | 输出线电压范围 | 0～6kV |
输出电压谐波 | 额定输出电压时不大于7％ | |
最大输出频率（Hz） | 120，（75Hz～120Hz只运行在V/F模式下） | |
系统效率 | 大于97 % | |
电流过载能力 | 110％～120％1分钟，120％～150％额定电流3秒 | |
功率输入 | 电压 | 额定3相，6kV；电压波动范围在±10％以内可输出额定功率； 输入电压在－10％～－45％范围内输出功率降额，对应功率降额范围0％～－35％ 超出＋15％或－45％进行保护，高压变频软起动器停机 |
电压波形质量 | 电压失衡率＜3％，THDu＜4％ | |
输入总电流谐波（THDi） | 不大于4％（额定输出电压条件下） | |
输入功率因数 | 额定条件下大于0.97 | |
额定频率 | 50Hz，波动范围：±10％ | |
系统特性 | 防护等级 | IP30；风机组件为IP20 |
冷却方式 | 强制风冷 | |
噪音 | 不大于80dB | |
10kV高压变频软起动器综合技术指标
项目 | 指标 | |
功率输出 | 输出线电压范围 | 0～10kV |
输出电压谐波 | 额定输出电压时不大于4％ | |
最大输出频率（Hz） | 120，（75Hz～120Hz只运行在V/F模式下） | |
系统效率 | 大于97% | |
电流过载能力 | 110％～120％1分钟，120％～150％额定电流3秒 | |
功率输入 | 电压 | 额定3相，10kV；电压波动范围在±10％以内可输出额定功率； 输入电压在－10％～－45％范围内输出功率降额，对应功率降额范围0％～－35％； 超出＋15％或－45％进行保护，高压变频软起动器停机 |
电压波形质量 | THDu＜4％ | |
输入总电流谐波（THDi） | 不大于4％（额定输出功率条件下） | |
输入功率因数 | 额定条件下大于0.97 | |
额定频率 | 50Hz，波动范围：±10％ | |
系统 特性 | 防护等级 | IP30；风机组件为IP20 |
冷却方式 | 强制风冷 | |
噪音 | 不大于80dB | |
