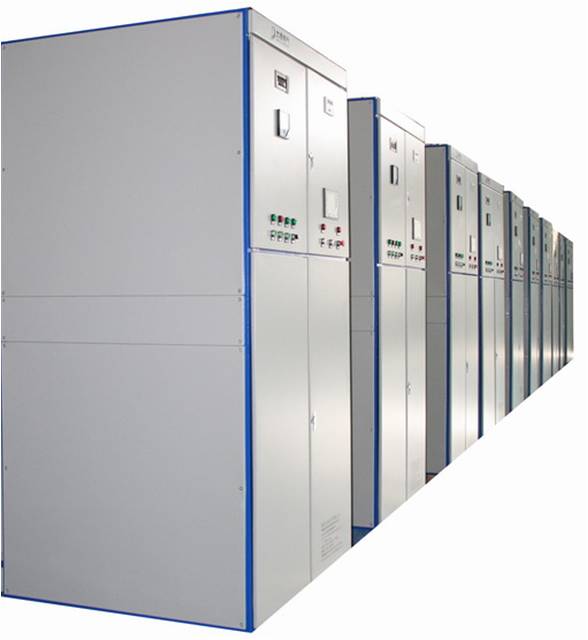

GDCQ电磁调压软起动系列

       产品广泛适用于建材、冶金、矿山、石油、化工、电力、造纸、水利、市政等行业。

有特殊需要订货时请另声明,将根据用户要求调整。

当估计电流会大于3.5倍以上额定电流时，订货要注明重载型。

说明：

1、一体柜控制部分和变压器在一个柜内,含控制器,可控硅组件,调压变压器和短接开关；

2、组合柜由控制柜和变压器柜组成,控制柜含控制器,可控硅组件和短接开关；

3、分体式的变压器在柜外单独放置,控制柜含控制器,可控硅组件,短接开关需要另配开关柜；

4、产品外形总尺寸要在结构尺寸上另加前后门板厚度共约50mm，两端加隔板厚度共约30mm;

5、采用一拖多时需增加相应数量的隔离柜；

6、根据用户要求和配置不同，产品尺寸和布置方式可根据实际情况调整。

7、当负载较重估计起动电流大于3.5倍额定电流时,选型请注明重载型。

说明：

1、一体柜控制部分和自耦调压器在一个柜内,含控制器,可控硅组件,自耦调压器和旁路开关;

2、分体柜每相自耦调压器为一面柜，含控制器,可控硅组件,短接开关需要另配开关柜;

3、产品外形总尺寸要在结构尺寸上另加前后门板厚度共约50mm，两端加隔板厚度共约30mm;

4、采用一拖多时需增加相应数量的隔离柜；

5、根据用户要求和配置不同，产品尺寸和布置方式可根据实际情况调整。

起停方式：软起、直起、软停、自由停止;

◎控制模式：智能、电压斜坡、恒时、突跳;

◎操作方式：本柜、外控、通讯遥控;

◎设置方式：1--液晶屏， 2--后台通讯;

◎通讯方式：RS485接口： Modbus通讯协议(默认）;

◎起动突跳：50%～90%Ue,时间0.5～2秒(可调);

◎初始电压：10%～80％Ue(可调);

◎起动电流倍数：1Ie～4Ie(可调);

◎起动、软停时间：1～120S;

◎连续起动间隔：5～15分钟（必要时可以小于2分钟）;

◎冷却方式：自然冷却; ◎液晶屏显示：起动电流、起动时间及故障信息等参数;

◎中文界面（默认可选择其它语种）;

◎主回路工作压：6kV～15kV;

◎操作电源：AC220V/50Hz 300VA;

◎防护等级：IP32。

使用环境条件

1、环境温度：-20℃ 45℃；

2、空气相对湿度不超过90%；

3、海拔高度不大于2000m；（超过时可特殊设计）

4、地面倾斜度不大于5°；

5、安装地点无火灾、爆炸危险、化学腐蚀及剧烈震动

注：若有特殊使用条件，请在订货时注明。
