一高压变频软起动器应用的意义引尧电气与美国艾默生公司建立了战略技术合作关系，全面引进了艾默生公司集世界尖端的电力电子技术为一体而开发的注重环保的IGBT高压变频器技术，研发生产了引尧电气GBT-MV系列高压变频器。控制系统采用先进的多核控制平台（2×DSP+1×FPGA），高集成设计，功能强大，避免大量接插件。主控系统安装在整体屏蔽的机箱内，提高了系统的抗干扰能力。整体系统采用多级电平SPWM控制，实现对高压电动机的变频调速驱动控制，切实发挥高压电动机变速运转的威力，为提高设备的控制水平，满足工艺控制要求，降低电机电耗有着积极的作用。

GBT-MV系列高压变频器属电压源型、高-高结构变频器，采用单元串联方式，利用移相叠加原理产生近乎完美的正弦波，直接输出6KV/10KV电压，不需要任何输出升压装置，可以直接驱动高压电机。

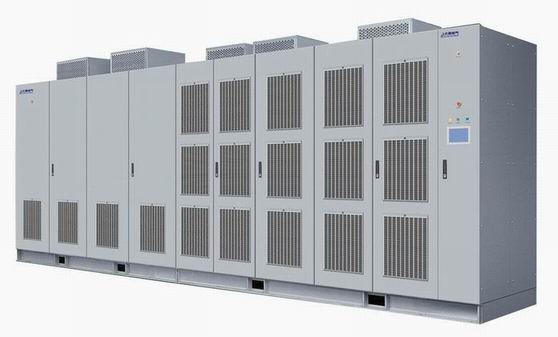

产品外型

高压变频器系统由移相变压器、24（15）个单相H桥逆变器（三相输入单相输出的功率单元）及控制系统组成，通过把每个功率单元交流输出串联起来，实现10kV（6KV）中压输出。高压变频器的系统原理框图如图1-5所示。

GBT-MV系列高压变频器采用多单元串联结构，功率单元的输入为移相变压器形成的输出绕组，前后两级单元首尾相连，最终Y型联结结构，叠加输出6KV/10KV。，高压变频器的主拓扑如图1-6所示。

产品特点

1、能够适应恶劣的输入电压波动，可以在－45％～＋15％输入电压范围内工作。而一些厂家只能保证输入电压跌落 30～35%时正常工作。

2、控制电源三级热冗余，其中一路控制电源来自高压供电回路，一路控制电源，取自外部供电；相比控制电源采用两路低压回路加 UPS 供电的普通方案可靠性提高一个数量级，保证变频器不间断工作。即使在控制电源和高压同时掉电时，后备电池（或超级电容）也使得变频器不失控，系统更加安全，实现控制电源热冗余。后备电池（或超级电容）比 UPS 的维护更加简单容易。

3、独特的散热、防尘设计，功率单元过热保护整定值高达 90℃，变频器最高工作环境温度可达 55℃。

4、主控系统采用三核控制架构（双 DSP+FPGA），逻辑运算和算法运算分开，其运算速度更快，抗干扰能力更强，系统更可靠。

5、主控板采用 8 层 PCB 板设计，比4层主控板抗扰性更优；一些厂家大都采用2 层板，甚至单层板。

6、产品设计满足比 IEC 标准要求更为苛刻的指标，标准产品就能够在海拔高度至 3000m 的高原环境输出 10kV 额定电压。

7、具备调试模式，在不连接高压输入情况下利用外部 380V 低压电通过输入移相变压器的辅助绕组升至 10kV/6kV，进行主功率的空载调试，调试维护更简单、安全。

8、具有“黑匣子”功能，能记录故障发生前两个周波的故障实时信息，并在故障发生时，冻结故障发生前两个周波的的核心电气数据；同时可以存储 5000条以上的告警和故障记录，方便维护和故障诊断。

9、I/O接口：开关量输入多达50多种组合可选，输出多达30多种信号可选；模拟量输入输出均为4路；模拟量输出多达10多种信号可选，一些厂家大都采用I/O固化，输入/输出点不够需用PLC扩展。

10，全面的抗干扰：通过光电隔离、PCB的合理布局、三防漆、软件滤波、尖峰电压抑制网络、气隙放电管、安规电容吸收网络等措施。

选型表

GBT-MVG系列通用型

电压等级（KV)	规格型号	额定容量（kVA）	适配电机功率（KW)	输出电流（A）	重量（kg)	变频器尺寸1（W×D×H,mm）	柜型
6	GBT-MVG0280-06/06C	280	220	27	3300	1800×1600×2550	图1
	GBT-MVG0350-06/06C	350	250	34	3500
	GBT-MVG0400-06/06C	400	315	39	3500
	GBT-MVG0500-06/06C	500	400	48	3500
	GBT-MVG0630-06/06C	630	500	61	3500	1800×1800×2550	图2
	GBT-MVG0800-06/06C	800	630	77	4000	1800×1800×2550	图2
	GBT-MVG0400-06/06B	400	315	39	3500	3200×1200×2702	图3
	GBT-MVG0500-06/06B	500	400	48	3600
	GBT-MVG0630-06/06B	630	500	61	3800
	GBT-MVG0800-06/06B	800	630	77	4200
	GBT-MVG1000-06/06B	1000	800	96	4800	4575×1200×2730	图4
	GBT-MVG1250-06/06B	1250	1000	120	5200
	GBT-MVG1600-06/06B	1600	1250	154	5600
	GBT-MVG1800-06/06B	1800	1400	173	6700	5075×1500×2779	图5
	GBT-MVG2000-06/06B	2000	1600	193	7000
	GBT-MVG2250-06/06B	2250	1800	217	7500
	GBT-MVG2500-06/06B	2500	2000	241	7600
	GBT-MVG2800-06/06B	2800	2250	270	8500
	GBT-MVG3200-06/06B	3200	2500	308	8700
	GBT-MVG3500-06/06B	3500	2800	337	---	----	----
	GBT-MVG3800-06/06B	3800	3150	366	---
	GBT-MVG4500-06/06B	4500	3550	433	---
	GBT-MVG5000-06/06B	5000	4000	481	---
	GBT-MVG5600-06/06B	5600	4500	539	---
	GBT-MVG6250-06/06B	6250	5000	602	---

电压等级（KV)	规格型号	额定容量（kVA）	适配电机功率（KW)	输出电流（A）	重量（kg)	变频器尺寸1（W×D×H,mm）	柜型
10	GBT-MVG0300-10/10C	300	220	18	3300	2200×1600×2550	图6
	GBT-MVG0350-10/10C	350	250	20	3300
	GBT-MVG0400-10/10C	400	280	23	3300
	GBT-MVG0450-10/10C	450	315	26	3500
	GBT-MVG0550-10/10C	550	400	32	4300
	GBT-MVG0650-10/10C	650	500	38	4600
	GBT-MVG0800-10/10C	800	630	46	4900
	GBT-MVG0550-10/10B	550	400	32	4500	4000×1200×2652	图7
	GBT-MVG0650-10/10B	650	500	38	4600
	GBT-MVG0800-10/10B	800	630	46	4900
	GBT-MVG1000-10/10B	1000	800	58	5200
	GBT-MVG1250-10/10B	1250	1000	72	5400
	GBT-MVG1350-10/10B	1350	1120	78	6000
	GBT-MVG1600-10/10B	1600	1250	92	7000	6125×1400×2732	图8
	GBT-MVG1750-10/10B	1750	1400	101	7500
	GBT-MVG2000-10/10B	2000	1600	116	7600
	GBT-MVG2250-10/10B	2250	1800	130	7800
	GBT-MVG2400-10/10B	2400	2000	139	8000
	GBT-MVG2800-10/10B	2800	2240	162	9100
	GBT-MVG3200-10/10B	3200	2500	185	9500	6575×1500×2779	图9
	GBT-MVG3500-10/10B	3500	2800	202	9600
	GBT-MVG4000-10/10B	4000	3150	231	10500
	GBT-MVG4500-10/10B	4500	3550	260	11000
	GBT-MVG5000-10/10B	5000	4000	290	12000
	GBT-MVG5250-10/10B	5250	4250	303	13000
	GBT-MVG5500-10/10B	5500	4500	318	---	---	---
	GBT-MVG6200-10/10B	6200	5000	358	---
	GBT-MVG6800-10/10B	6800	5600	393	---
	GBT-MVG7600-10/10B	7600	6300	439	---
	GBT-MVG8600-10/10B	8600	7100	497	---
	GBT-MVG10M5-10/10B	10500	8000	606	---

GBT-MV系列高性能型

电压等级（KV)	规格型号	额定容量（kVA）	适配电机功率（KW)	输出电流（A）	重量（kg)	变频器尺寸1（W×D×H,mm）	柜型
6	GBT-MVF0280-06/06C	280	220	27	3300	1800×1600×2550	图1
	GBT-MVF0350-06/06C	350	250	34	3500
	GBT-MVF0400-06/06C	400	315	39	3500
	GBT-MVF0500-06/06C	500	400	48	3500
	GBT-MVF0630-06/06C	630	500	61	3500	1800×1800×2550	图2
	GBT-MVF0800-06/06C	800	630	77	4000	1800×1800×2550	图2
	GBT-MVF0400-06/06B	400	315	39	3500	3200×1200×2702	图3
	GBT-MVF0500-06/06B	500	400	48	3600
	GBT-MVF0630-06/06B	630	500	61	3800
	GBT-MVF0800-06/06B	800	630	77	4200
	GBT-MVF1000-06/06B	1000	800	96	4800	4575×1200×2730	图4
	GBT-MVF1250-06/06B	1250	1000	120	5200
	GBT-MVF1600-06/06B	1600	1250	154	5600
	GBT-MVF1800-06/06B	1800	1400	173	6700	5075×1500×2779	图5
	GBT-MVF2000-06/06B	2000	1600	193	7000
	GBT-MVF2250-06/06B	2250	1800	217	7500
	GBT-MVF2500-06/06B	2500	2000	241	7600
	GBT-MVF2800-06/06B	2800	2250	270	8500
	GBT-MVF3200-06/06B	3200	2500	308	8700
	GBT-MVF3500-06/06B	3500	2800	337	---	----	----
	GBT-MVF3800-06/06B	3800	3150	366	---
	GBT-MVF4500-06/06B	4500	3550	433	---
	GBT-MVF5000-06/06B	5000	4000	481	---
	GBT-MVF5600-06/06B	5600	4500	539	---
	GBT-MVF6250-06/06B	6250	5000	602	---

电压等级（KV)	规格型号	额定容量（kVA）	适配电机功率（KW)	输出电流（A）	重量（kg)	变频器尺寸1（W×D×H,mm）	柜型
10	GBT-MVF0300-10/10C	300	220	18	3300	2200×1600×2550	图6
	GBT-MVF0350-10/10C	350	250	20	3300
	GBT-MVF0400-10/10C	400	280	23	3300
	GBT-MVF0450-10/10C	450	315	26	3500
	GBT-MVF0550-10/10C	550	400	32	4300
	GBT-MVF0650-10/10C	650	500	38	4600
	GBT-MVF0800-10/10C	800	630	46	4900
	GBT-MVF0550-10/10B	550	400	32	4500	4000×1200×2652	图7
	GBT-MVF0650-10/10B	650	500	38	4600
	GBT-MVF0800-10/10B	800	630	46	4900
	GBT-MVF1000-10/10B	1000	800	58	5200
	GBT-MVF1250-10/10B	1250	1000	72	5400
	GBT-MVF1350-10/10B	1350	1120	78	6000
	GBT-MVF1600-10/10B	1600	1250	92	7000	6125×1400×2732	图8
	GBT-MVF1750-10/10B	1750	1400	101	7500
	GBT-MVF2000-10/10B	2000	1600	116	7600
	GBT-MVF2250-10/10B	2250	1800	130	7800
	GBT-MVF2400-10/10B	2400	2000	139	8000
	GBT-MVF2800-10/10B	2800	2240	162	9100
	GBT-MVF3200-10/10B	3200	2500	185	9500	6575×1500×2779	图9
	GBT-MVF3500-10/10B	3500	2800	202	9600
	GBT-MVF4000-10/10B	4000	3150	231	10500
	GBT-MVF4500-10/10B	4500	3550	260	11000
	GBT-MVF5000-10/10B	5000	4000	290	12000
	GBT-MVF5250-10/10B	5250	4250	303	13000
	GBT-MVF5500-10/10B	5500	4500	318	---	---	---
	GBT-MVF6200-10/10B	6200	5000	358	---	---	---
	GBT-MVF6800-10/10B	6800	5600	393	---	---	---
	GBT-MVF7600-10/10B	7600	6300	439	---	---	---
	GBT-MVF8600-10/10B	8600	7100	497	---	---	---
	GBT-MVF10M5-10/10B	10500	8000	606	---	---	---

1：表中所列的外形尺寸为标准尺寸，可能会和变频器的实际外形尺寸不同。未标明外形尺寸机型以实物为准。

序号	项目	参数	备注
1	使用标准	GB12668.4-2006/IEC 61800-4：2002
2	型号	GBT-MV
3	供货商及产地	上海引尧电气有限公司产地上海
4	安装地点	室内
5	技术方案	多级模块串联，交-直-交，高－高方式
6	对电动机要求	普通三相异步电动机
7	变频器输入侧有无熔断器	有
8	额定输入电压/允许变化范围	3kV/ ± 15 ％， 6kV/ ± 15 ％，10kV/±15％
9	系统输入电压	3kV/6kV/10kV
10	系统输出电压	0～3kV，0～6kV，0～10kV
11	系统输出电流	因功率及其现场工况不同而异
12	逆变侧最高输出电压	3.3kV/6.3kV/11kV
13	额定容量		根据用户要求而定
14	额定输入频率/允许变化范围	50±10%Hz
15	对电网电压波动的敏感性	不敏感
16	变频器效率	≥98%	型号不同参数略有差别
17	谐波	<2%< p="">	型号不同参数略有差别
18	可靠性指标(平均无故障工作时间)	30000h
19	输入侧功率因数	大于95%	型号不同参数略有差别
20	控制方式	V/F控制和矢量控制
21	控制电源	20A，380VAC
22	UPS型式、参数及容量	220VAC 1000VA 30min
23	整流形式及元件参数	3相不可控整流
24	逆变单元形式	H桥逆变
25	传动象限	二象限
26	电隔离部分是否采用光纤电缆	采用光纤通信型号：HFBR－EUS100 厂家：美国安捷伦
27	噪声等级	£70dB
28	冷却方式	强制风冷
29	冷却系统故障对变频器的影响	在允许范围内，报警不跳机
30	过载能力	120％时60s，150％时5s，200％时立即保护
31	变压器损耗	≤1.5％	型号不同参数略有差别
32	系统总损耗	≤2.0％	型号不同参数略有差别
33	标准控制连接	硬接线
34	模拟量信号（输入）规格及数量	4-20mA，2 路	根据用户要求而定
35	模拟量信号（输出）规格及数量	4-20mA，2 路
36	开关量信号（输入）规格及数量	10（继电器干式节点
37	开关量信号（输出）规格及数量	14（继电器干式节点
38	操作键盘	触摸屏
39	界面语言	中文或英文	根据用户要求而定
40	变频装置外形尺寸 (以一拖一 6KV/710KW＜P≤1250KW为例)	长 5030mm × 深 1200mm × 高2200mm
41	变频装置重量(以一拖一6KV/710KW ＜ P ≤ 1250KW 为例)	4000Kg左右
42	盘前维护或盘后维护	盘前维护（可靠墙）
43	是否需要输出滤波器	不需要
44	是否提供输出滤波器	不提供
45	售后服务的承诺	24小时内响应
