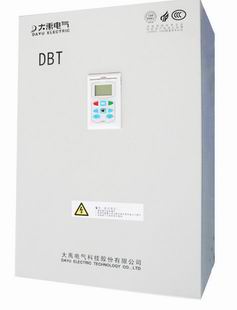

DBT15系列矢量控制低压变频器

项 目

指 标 描 述

输入

额定电压

AC 380V±10%、AC660V±10%

额定频率

50/60HZ ± 5%

最低输入工作电压

AC 300V

最高输入工作电压

AC 500V

输出

输出电压

AC 0～380V ± 5%

输出频率范围

V/F控制：0.00～650.00Hz

矢量控制：0.00～200.00Hz

基

本

规

范

电机控制模式

无传感器 V/F控制、有传感器 V/F控制、无传感器矢量控制、有传感器矢量控制、V/F分离控制

V/F曲线

用户自定义V/F曲线、线性V/F曲线、3种降转矩性曲线和2种升转矩曲线

起动转矩

0.50HZ时≥150%额定转矩

过载能力

150%额定电流1分钟

输出频率分辨率

0.01Hz

自动节能运行

根据负载情况，自动优化V/F曲线，实现自动节能运行

自动电压调整(AVR)

当电网电压在一定范围内变化时，能自动保持输出电压恒定

自动载波调整

可根据负载特性和环境温度，自动调整载波频率（2KHz～12KHz）

随机PWM

调节电机运行时的音色，较小运行噪音

多段速功能

16段预置速功能

多段速方式

编码选择，直接选择、叠加选择和个数选择方式

运行命令通道

操作面板给定、控制端子给定、通讯给定，可通过操作器切换

频率给定通道

操作面板、通讯、UP/DOWN调节值、AI1、AI2、PFI、多段速、面板电位器、PFI

加减速方式

直线加减速、S曲线加减速

加减速时间

0.1～60.0s

能耗制动能力

15KW及以下功率等级内置制动单元，使用外置制动电阻

直流制动能力

制动时间：0.0～60.0s，制动电流：0.0～100.0%额定电流

脉冲频率输入

最高输入频率：50KHZ

脉冲频率输出

0～50KHZ的脉冲方波信号输出，可编程

模拟输入

2路模拟信号输入，分别可选0/4～20mA或0～5/10V

模拟输出

2路模拟信号输出，分别可选0/4～20mA或0～5/10V

数字输入

8路源漏型可选的多功能数字输入

数字输出

2路源漏型可选的多功能数字输出；2路多功能继电器输出

通讯

内置RS485通讯接口，支持Modbus协议、USS指令

过程PID调节器

内置PID调节功能，适合自动调节工艺使用场合

休眠和唤醒

具有休眠和外部唤醒功能

参数显示和设置

在待机状态下能通过液晶人机界面修改内部参数和监视内部所有参数和状态

保护功能

过流、过压、欠压、输出缺相、输出短路、过热、电机过载、外部故障、模拟输入掉线、失速防止等

选配件

制动组件、远程控制盒、数字I/O扩展板、编码器扣板、模拟输入扩展板、带参数复制功能或电位器的操作面板、操作面板安装盒、操作面板延长线、输入输出电抗器、电磁干扰滤波器、液晶显示面板等

执行标准

GB/T 12668-2002 调速电气传动系统

IEC 61800-3.5/6 电磁发射和电磁抗扰性

IEC61000 电磁兼容性

环

境

使用场所

海拔低于2000米，室内，不受阳关直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水、盐雾等场合

工作环境温度/湿度

-10～+40℃/20～90%RH，无水珠凝结

存储温度

-20～+60℃

振动

小于5.9m/s(0.6g)

结构

防护等级

IP20

冷却方式

强制风冷，自动风扇控制
